ZSYAA滲壓計
BD-ZSY系列滲壓計埋設于壩體或者巖體內，滲透水壓力自進水口透水石作用在滲壓計的不銹鋼膜片上，水壓力引起膜片的形變，從而改變鋼弦的振動頻率，電磁線圈激勵振弦并測量其振動頻率，頻率信號經電纜傳輸至讀數裝置，即可測出水荷載的壓力值，同時在儀器內有熱敏電阻，可以測得埋設點的溫度值。
產品特點：

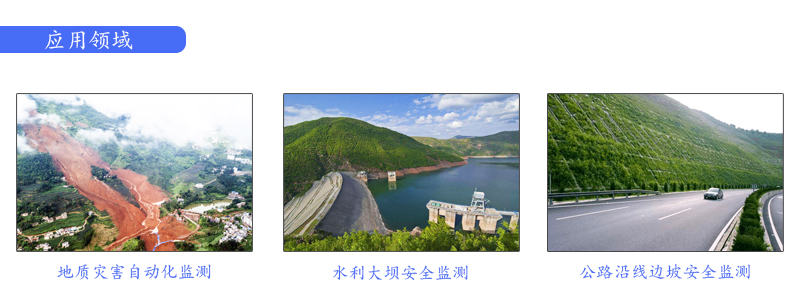

BD-ZSYAA（AA代表量程）型滲壓計適合埋設在水工建筑物和基巖內，或安裝在測壓管、鉆孔、堤壩、管道或壓力容器中，以測量孔隙水壓力或液位。
主要部件均采用特殊鋼材制造，適合在各種惡劣環(huán)境中使用。
標準的透水石選用帶50微米小孔的燒結陶瓷顆粒制成，具有良好的透水性。
特殊的穩(wěn)定補償技術使傳感器 具有極小的溫度補償系數。在完善電纜保護措施后，可直接埋設在對儀器要求較高的碾壓混凝土中。
產品參數：
|
技術指標 |
|

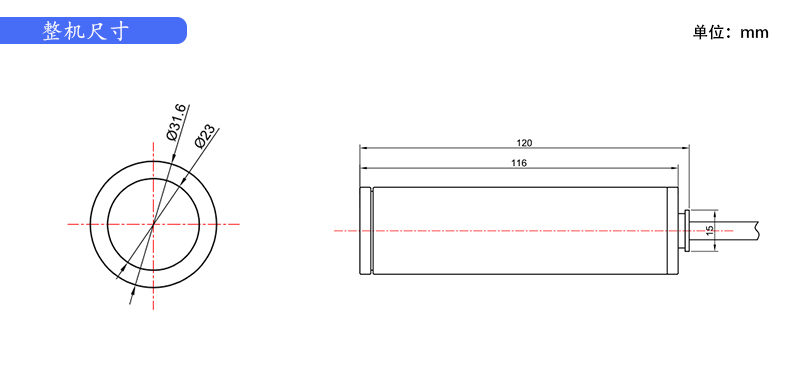

整機尺寸和電氣特征 |
||
|
量程 |
0.35、0.5、1、2、3、5MPa |
|
激勵電壓（典型值） |
24V |
|
分辨率 |
0.025%FS |
|
環(huán)境適應性 |
|
|
非線性度 |
直線：≤0.5%FS； |
|
溫 度 |
工作溫度-20℃ ~ +80℃ |
|
啟動時間 |
＜2s |
|
防護等級 |
＞IP68,可深埋 |
|
輸出參數 |
測點絕壓 |
|
|
|
|
溫度傳感器 |
熱敏電阻(3KΩ) 精度±1℃ |
|
|
|
|
最大過載壓力 |
50% |
|
|
|
|
接線線纜 |
0.37×2×2水工電纜 |
|
|
|
