土壓力盒
土壓力盒是振弦式傳感器，振弦式傳感器的敏感元件是一根金屬鋼弦，它與傳感器受力部件連接固定，利用鋼弦的自振頻率與鋼弦所受到的外加張力關系式測得的各種物理量。振弦式傳感器的激振是由一個電磁線圈來完成，當激發脈沖輸?shù)酱判揪€圈上，磁芯產生一個脈動磁場撥動鋼弦，鋼弦被撥動后產生一個衰減振蕩，切割磁芯的磁力線在磁芯的輸出端產生一個衰減正弦波。接受儀表測出此波的頻率即為鋼弦此刻的自振頻率。
主要特點：

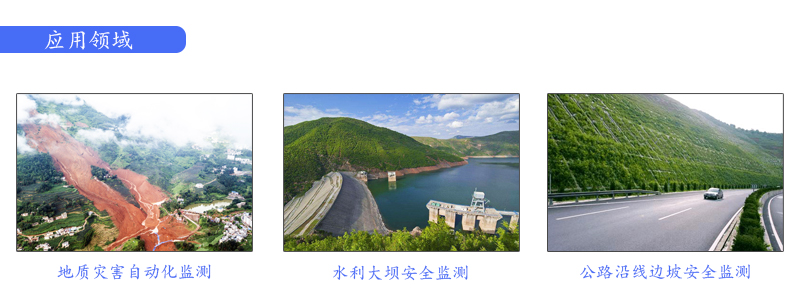

BD-TYAA（AA代表量程）土壓力盒是一種測量土壓力的鋼弦式傳感器，適用各種條件下土體內部應力測量，用于路基、抗滑樁、擋土墻、遂道等工程土壓力。
可進行長期監測和自動化測量。其安裝方式多樣，通常在路基、樁等待測結構成型前預先埋設的方式；也有采用成型后再鉆孔埋入的方式等。
技術參數：
|
型號 |
量程（Mpa) |
分辨率(Kpa) |
精度(%FS) |
外徑尺寸 |
||
|
BD-TY01 |
0.1 |
0.1 |
±0.5 |
120*25 |
||
|
BD-TY03 |
0.3 |
0.1 |
||||
|
BD-TY06 |
0.6 |
0.1 |
||||
|
BD-TY10 |
1 |
0.1 |
||||
|
BD-TY20 |
2 |
0.1 |
||||
|
使用環境溫度：－20℃～+80℃ 溫度測量范圍：－20℃～+80℃ |
||||||
|
工作電壓 |
24V |
工作電流 |
5mA |
|||
|
承受水壓力 |
1.0Mpa |
|||||
|
數據采集方式 |
||||||
|
序號 |
采集方式 |
所需設備 |
||||
|
1 |
人工數據采集 |
通用讀數儀BD-100 |
||||
|
2 |
自動數據采集 |
可直接接入智能采集系統進行自動數據采集 |
||||
