今天北斗星空自動化科技從基本概念、特點、構成、嵌入式等多個方面為您深度剖析RTU和DTU二者的區別。

　　一、基本概念

　　RTU是遠程終端單元，通用來對現場信號、電力設備的監測和壓制，RTU的基本概念在先前的文章中也有提及；DTU是專門用來將串口數據類比為IP數據通過無線通信網絡通過傳遞的無線終端設備。

　　二、功能

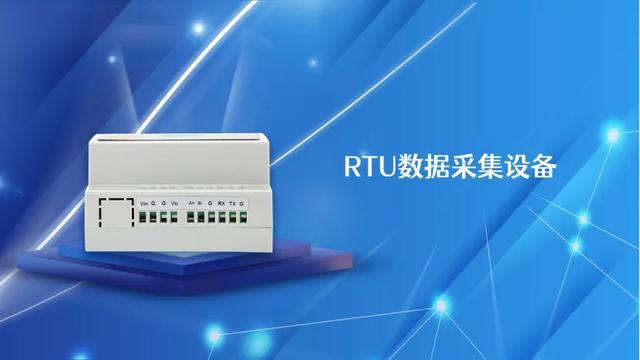

　　（1）RTU功能

　　①RTU，是SCADA系統的基本組成單元

　　RTU是裝上在遠程現場的電子設備，用來監視和測量裝上在遠程現場的傳感器和設備，負責對現場信號和工業設備的監測和壓制。RTU將實測的狀態或信號類比成可在通信媒體上發送給的數據格式，它還將從中央計算機發送給來得數據類比成命令，達致對設備的功能壓制。

　　②RTU是一種輕巧的現場智能處理器

　　它支援SCADA壓制中心與現場器件間的通訊。它是一條獨立的數據獲取與壓制單元。它的作用是在遠端壓制壓制現場設備，獲得設備數據，并將數據傳給SCADA系統的調度中心。它需要有以下功能——現場信號及工業設備的監測、壓制與報警，例如：數據抓取及處理、現場壓制、數據傳輸（網絡通信）、現場及遠程報警等；某些RTU還需要有流量累計等一系列針對特定嵌入式領域的計量功能等。

　　由于RTU是專用的器件，現在還沒有統一的標準，尤其是在通訊方面，一般會情況下一條產家的RTU是不能和另一條產家的RTU混用的。

　　（2）DTU功能

　　①其內集成TCP/IP協議棧

　　GPRS DTU其內堆疊了PPP移動電話協議例如TCP/IP協議棧不但有著嵌入式操作系統，從硬件上，它可看作是嵌入式PC與無線GPRS MODEM的結合；它需要有GPRS移動電話上網例如TCP/IP數據通信的功能。

　　②獲取串口數據雙向類比功能

　　GPRS DTU獲取了SCSI通信接口，包括RS232，RS485，RS422等都屬于常用的SCSI通信方式，因此GPRS DTU在設計上大都將串口數據設計成"透明類比"的方式，也就是說GPRS DTU需要將串口上的原始數據類比成TCP/IP數據包通過傳遞，而不需要改變?cè)械臄?shù)據通信內容。再者，GPRS DTU需要和各式所用串口通信的用戶設備通過連接起來，因此不需要對用戶設備作改動。

　　③支援自動震顫，能保持科季夫在線

　　GPRS DTU在設計上都支援科季夫在線功能，這就其要求DTU包含而所電自動移動電話、導入震顫包能保持科季夫在線（當長時間沒有數據通信時，移動網關將接上DTU與中心的連接起來，震顫包就是DTU與數據中心在連接起來被接上先前發送給一條小數據包，以能保持連接起來不被接上）、支援?dāng)嗑€自動HK500、自動重移動電話等特點。

　　④支援參數選配，科季夫存放

　　GPRS DTU作為一種通信設備，其嵌入式場合十分甚廣。在各有不同的嵌入式中，數據中心的IP地址及端口號，串口的波特率等都是各有不同的。再者，GPRS DTU都支援參數選配，不但將選配好的參數存放其內的科季夫存儲器件內（多半為FLASH或EEPROM等）。一旦上電，就自動按照設置好的參數通過工作。

　　⑤支援用戶串口參數設置

　　各有不同用戶設備的串口參數有所各有不同，DTU連接起來用戶設備的串口時，要根據用戶設備串口的實際參數對DTU端通過相應設置，保證用戶設備的正常通信和可靠數據傳輸。

　　三、特點

　　（1）RTU的特點

　　①通訊距離較長

　　②用來各式環境惡劣的工業現場

　　③模塊結構化設計，便于擴展

　　④在有著遙信、遙測、遙控領域的水利，電力調度，市政調度等行業甚廣所用。

　　（2）DTU的特點

　　①使能迅速靈活，建設周期短、成本低;

　　②網絡覆蓋范圍廣;

　　③安全保密性能好;

　　④鏈路支援永遠在線、按流量計費、用戶所用成本低;

　　四、嵌入式

　　RTU一般會有著優良的通訊能力和更大的存儲容量，適用來更惡劣的溫度和濕度環境，獲取更多的計算功能。RTU產品在石油天然氣、水利、電力調度、市政調度等行業SCADA系統中甚廣嵌入式。

　　DTU的主要功能是把遠端設備的數據通過無線的方式傳遞回后臺中心。DTU目前已經甚廣嵌入式于電力、環保、LED信息發布、物流、水文、氣象等行業領域。盡管嵌入式的行業各有不同，但嵌入式的原理是相同的。DTU和行業設備相連，比如PLC，單片機等自動化產品的連接起來，然后和后臺建立無線的通信連接起來。在互聯網日益發展的今天，DTU的所用也越來越甚廣。它為各行業例如各行業之間的信息、產業融合獲取了幫助。

　　五、區別

　　RTU要比DTU復雜的，他需要有一些壓制功能，能夠有模擬量和閥門量的輸入與編碼器，DTU要相對的簡單一些，如果您只要達致數據遠傳的功能，那么只用DTU就需要了。再者，RTU也要比DTU貴很多。

　　RTU是指帶有閥門量、模擬量抓取例如繼電器編碼器和GPRS遠傳功能的設備，多半用來模擬量和閥門量抓取路數不多不但精度其要求不高的情況下。DTU是無線數據傳輸模塊,導入2G、3G網絡通過遠程數據傳輸?shù)慕K端模塊。其原理是將串口數據打包成TCP或者UDP包通過數據遠傳。

　　RTU是模擬量抓取終端模塊，是將模擬變量抓取后經過A/D轉化成數字格式的設備，RTU并不需要將模擬量抓取后轉化為串口數據；DTU多半并不需要傳輸標準的RS232、RS485數據，。DTU是數據傳輸設備，而RTU是數據抓取設備。兩者分工明確較容易區分。

以上就是RTU和DTU的區別詳細說明，如果您還想了解更多信息的話可以前往北斗星空自動化科技去看看。
